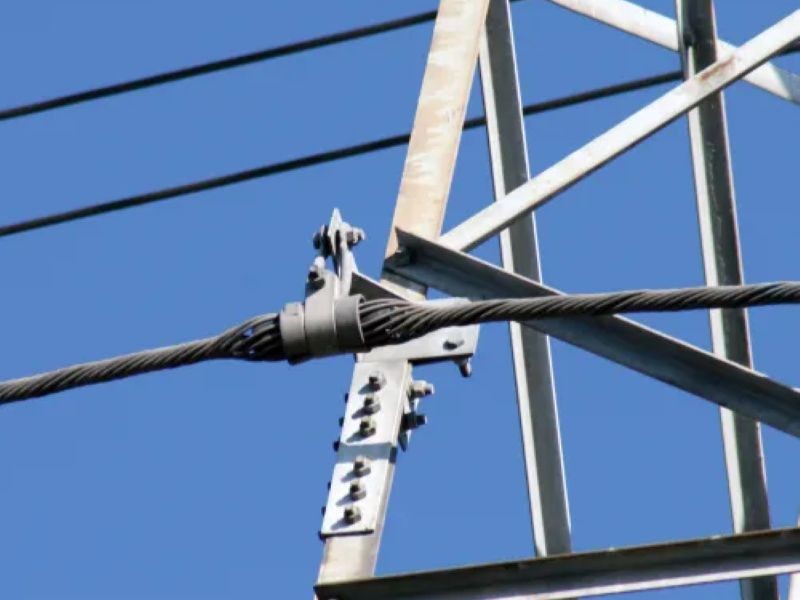

الوحدة تعليق اي دي اس اسهو جهاز دعم مهم يُستخدم خصيصًا لتثبيت ودعم كابلات اي دي اس اس الضوئية في مجال اتصالات الطاقة.وحدة تعليق اي دي اس اسيمكن تثبيت كابل اي دي اس اس الضوئي بثبات على برج عمود خط نقل الجهد العالي، مع تحمل شد الكابل الضوئي ومقاومة تداخل البيئة الخارجية، مما يضمن استقراره ونقل إشارات سلس أثناء التشغيل طويل الأمد. يُعد هذا الكابل أداةً مهمةً لتوصيل أعمدة النقل وكابلات اي دي اس اس الضوئية. ويُستخدم على نطاق واسع في شبكات الطاقة عالية الجهد، وخطوط الاتصالات العابرة للحدود، وغيرها من الحالات، مما يُسهم بشكل كبير في التشغيل الآمن والموثوق لأنظمة اتصالات الطاقة. في هذه المقالة، دعونا نتعرف على...وحدة تعليق اي دي اس اسمن ناحيتي التكوين ومبدأ العمل!
من وجهة نظر التكوين،وحدة تعليق اي دي اس اسليس جزءًا هيكليًا واحدًا، بل جهازٌ مُنظَّمٌ مُكوَّنٌ من عدة مكونات وظيفية. لكل مكونٍ وظيفةٌ مُحددةٌ لضمان تعليقٍ مستقرٍّ للكابلات الضوئية. المكونات عبارةٌ عن أجسام تثبيت مصنوعة من سبائك الألومنيوم عالية القوة أو البلاستيك الهندسي، وتتميز بمقاومةٍ جيدةٍ للتآكل والتلف. الجزء الداخلي مُزوَّدٌ بأخاديد مُنحنيةٍ تُطابق القطر الخارجي لكابل اي دي اس اس الضوئي. تُوضع وسائد مطاطية أو سيليكونية في الأخاديد، مما يُثبِّت الغلاف الخارجي للكابل الضوئي بإحكام، ويمنع انزلاقه داخل التركيب، ويُخفف أيضًا من إجهاد البثق للتركيب على الكابل الضوئي، ويمنع تلف الغلاف الخارجي للكابل الضوئي نتيجةً للقوة المُمتدة. تُستخدم مكونات التعليق، التي تشمل بشكل رئيسي أجزاء التوصيل مثل ألواح التعليق والمسامير والصواميل وغيرها، لتوصيل التركيب بالكامل بالحمل الأفقي أو أي هيكل ثابت آخر لبرج عمود النقل. يجب أن يُلبي تصميم لوح التعليق متطلبات تحمل الأحمال. عادةً ما تُختار نماذجٌ ذات قوةٍ مُختلفةٍ وفقًا لمستوى شد الكابل الضوئي. صُممت البراغي والصواميل لمنع الارتخاء، مثل تركيب غسالات زنبركية أو استخدام صواميل تثبيت لمنع الرياح والاهتزازات طويلة الأمد من ارتخاء أجزاء التوصيل. بالإضافة إلى أجهزة الضبط، بعضوحدات تعليق اي دي اس اس سيتم تجهيزها بمسامير تعديل أو هياكل مزلقة، والتي يمكنها ضبط ارتفاع الموضع أو الزاوية الأفقية للتركيبات وفقًا لاحتياجات التثبيت الفعلية، بحيث يتم ترتيب الكابلات البصرية المتعددة بدقة على البرج لمنع الكابلات البصرية من الاحتكاك ببعضها البعض أو التلف بسبب القوة غير المتساوية.
مبدأ عملوحدة تعليق اي دي اس اسيدور حول الحمل والحماية. عند تثبيت كابل اي دي اس اس البصري، يجب أولاً وضع الكابل البصري في أخدود القوس لجسم التثبيت، ويتم شد جسم التثبيت بالمسامير، بحيث يلف الوسادة الكابل البصري بإحكام، مما يشكل قوة تثبيت قوية تمنع الكابل البصري من الانزلاق محوريًا أو شعاعيًا. ثم يتم تثبيت التركيب والبرج من خلال مجموعة التعليق. في هذا الوقت، يجب أن يتحمل التركيب قوى خارجية مختلفة مثل وزن الكابل البصري نفسه، وحمل الرياح، وحمل الجليد والثلج، وما إلى ذلك. ستنقل المادة عالية القوة لجسم التثبيت ومجموعة التعليق هذه القوى الخارجية بالتساوي إلى البرج لمنع الكابل البصري من الكسر بسبب القوة المحلية المفرطة. في الوقت نفسه، يمكن لجهاز الضبط تصحيح انحراف التركيب، بحيث يكون الكابل البصري ضمن نطاق القوة المصممة أثناء التشغيل على المدى الطويل، ويضمن الأداء المستقر للتركيب والكابل البصري.
باختصار،وحدة تعليق اي دي اس اسيُعدّ جهاز دعم بالغ الأهمية في نظام كابلات اي دي اس اس الضوئية. يُمكّن هذا التركيب من ضمان استقرار الكابلات الضوئية وحمايتها في البيئات المعقدة. لذلك، إذا كنت بحاجة إلىوحدة تعليق اي دي اس اسلحماية كابلك البصري، تواصل معنا في أي وقت. نتطلع إلى التعاون معك.
