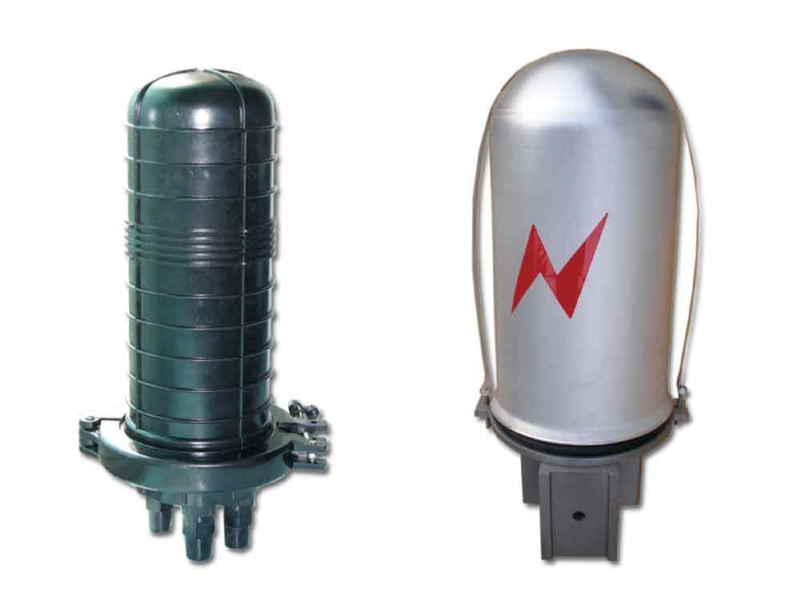

الصندوق توصيل الكابل يُستخدم بشكل رئيسي في توصيل وتفريع وتبديل الكابلات أو الأسلاك، مما يحمي اندماج الألياف الضوئية ويحافظ على استقرار نقل الإشارة. جودة التركيبصندوق توصيل الكابل سيؤثر ذلك بشكل مباشر على موثوقية نظام الاتصالات. ستوفر لك هذه المقالة دليل تثبيت المنتج.
1. إعدادصندوق توصيل الكابل قبل التثبيت:
التفتيش البيئي: قبل التركيب، تأكد من خلو موقع التركيب من التداخل الكهرومغناطيسي القوي والغازات المسببة للتآكل والاهتزازات المتكررة. كما يجب فحص درجة حموضة التربة قبل الدفن المباشر لتجنب الدفن المباشر في المناطق المالحة والقلوية.
قائمة الأدوات: تشمل الأدوات الأساسية قواطع أسلاك الألياف الضوئية، وآلات اللحام، وقطن الكحول، وشريط الختم، ومفاتيح الربط. في حال كان المشهد خاصًا، من الضروري إضافة حامل حلقة للاستخدام العلوي، وغطاء مضاد لعض الفئران للدفن المباشر.
فحص المنتج: بعد فتح الصندوق، تحقق مما إذا كان طراز المنتجصندوق توصيل الكابل يتوافق مع سيناريو الاستخدام، تحقق مما إذا كانت حلقة الختم تالفة، وما إذا كان خيط المنفذ كاملاً، وما إذا كانت الملحقات كاملة.
2. خطوات التثبيتصندوق توصيل الكابل:
تثبيت وتجريد الكابلات الضوئية: قم بتنظيم الكابلات الضوئية وفقًا لعددصندوق توصيل الكابل المداخل، واستخدام أجزاء التثبيت الخاصة لتثبيت الكابلات الضوئية في قاعدةصندوق توصيل الكابل لمنع شد الألياف الضوئية وتلفها. عند نزع الكابل، يجب أن يكون طول نزع الغلاف الخارجي أعمق بمقدار 5-10 سم من عمق قرص اللحام داخل الكابل.صندوق توصيل الكابلبعد الكشف عن الطبقة المدرعة، قم بقصها حتى تصبح متساوية باستخدام مقص الأسلاك الفولاذية، ثم قم بتقشير طبقة العازلة الداخلية للكشف عن الألياف الضوئية.
لحام الألياف الضوئية والألياف القرصية: يُنظف سطح الألياف الضوئية بقطعة قطن مُبللة بالكحول، ثم يُوضع في آلة اللحام للمعايرة. بعد انتهاء عملية اللحام، يُفحص للتأكد من عدم وجود أي تلف. في حال عدم كفاءته، يُعاد لحامه. يجب لف الألياف الضوئية المُوصلة في قرص الوصل. يجب أن يكون نصف قطر الألياف الملفوفة ≥ 30 مم لتجنب الانحناء المفرط وتوهين الإشارة. يجب تثبيت كل دائرة من الألياف الضوئية برباط كابل. انتبه جيدًا لإحكام رباط الكابل. المعيار هو عدم الضغط على الألياف. أخيرًا، يُغطى غطاء قرص الوصل، مع تجنب كشف الألياف الضوئية.
الختم والتثبيت الطبقي: يُلفّ الختم الأساسي بثلاث طبقات من شريط الختم عند مدخل الكابل البصري. يجب أن يُثبّت الشريط بإحكام على غلاف الكابل البصري، ويجب ألا تكون هناك فقاعات هواء. بعد وضع السدادة المقاومة للماء، شدّها بإحكام باستخدام مفتاح ربط. تعتمد المتانة بشكل أفضل على التشوه الدقيق للشريط المطاطي. قد تُؤدي القوة المفرطة إلى تشقق السدادة. يجب وضع الختم الثانوي بدائرة كاملة من شرائط السيليكون المقاومة للعوامل الجوية عند مفاصل الغلافين العلوي والسفلي.صندوق توصيل الكابلبعد محاذاة فتحات البراغي، شدّ البراغي في اتجاه عقارب الساعة، وأخيرًا تأكد من أن الفجوة في الهيكل لا تتجاوز 0.1 مم. في حالات الدفن المباشر، يجب وضع أنبوب حماية من البولي إيثيلين على الطبقة الخارجية لصندوق الوصلة، ثم ملؤه برمل ناعم لمنع التآكل.
3. نقاط تشغيل السيناريوهات المختلفةصندوق توصيل الكابل:
التركيب العلوي: استخدم الأطواق لتثبيتصندوق توصيل الكابل إلى العمود أو الكابل الفولاذي، بارتفاع ≥3.5 متر وزاوية ميل ≤5 درجات. عند توصيل الصناديق متعددة الموصلات على التوالي، يجب أن تكون المسافة بين الصناديق ≥5 أمتار لتقليل تداخل الإشارة.
تركيب خط الأنابيب:صندوق توصيل الكابل يجب تثبيته على حامل خط الأنابيب، والمسافة بينه وبين الجدار الداخلي للخط لا تقل عن 10 سم. يلزم استخدام أنابيب واقية من مادة بولي فينيل كلوريد لدخول وخروج الكابلات الضوئية لمنع تلف الاحتكاك في خط الأنابيب.
