في مجال الاتصالات الكهربائية ونقل الألياف الضوئية،مشبك شد الطرف المسدود اي دي اس اسيُعدّ عنصرًا أساسيًا لضمان التشغيل الآمن والمستقر للكابلات الضوئية. له وظائف مهمة مثل تثبيت الكابلات الضوئية، وتشتيت التوتر، ومقاومة التآكل البيئي.
كابل اي دي اس اس الضوئي هو كابل ضوئي عازل بالكامل، ذاتي الدعم. لا يحتوي الكابل الضوئي على أي موصلات معدنية، بل يتكون فقط من مواد غير معدنية. يعتمد الكابل الضوئي على بنيته الخاصة لتحمل الشد والتعليق بين أعمدة وأبراج الطاقة. ويُستخدم على نطاق واسع في مشاريع دعم الاتصالات لخطوط نقل الجهد العالي. وباعتباره العنصر الأساسي في كابل اي دي اس اس الضوئي، فإن المشبك المقاوم للشد هو المسؤول عن تثبيت الكابل الضوئي على برج القطب المقاوم للشد أو برج القطب الطرفي، مما يضمن تحمل الكابل الضوئي لشده بالكامل، مع حمايته من التمدد الزائد أو التلف أثناء التشغيل طويل الأمد.مشبك شد الطرف المسدود اي دي اس اسيمكن أن تحمل التوتر المشتت بشكل مركزي، مما يمنع الكابل البصري من النزوح أو الكسر بسبب القوى الخارجية مثل الوزن والرياح والجليد والثلج، مما يسمح باستمرار إشارة الاتصال.

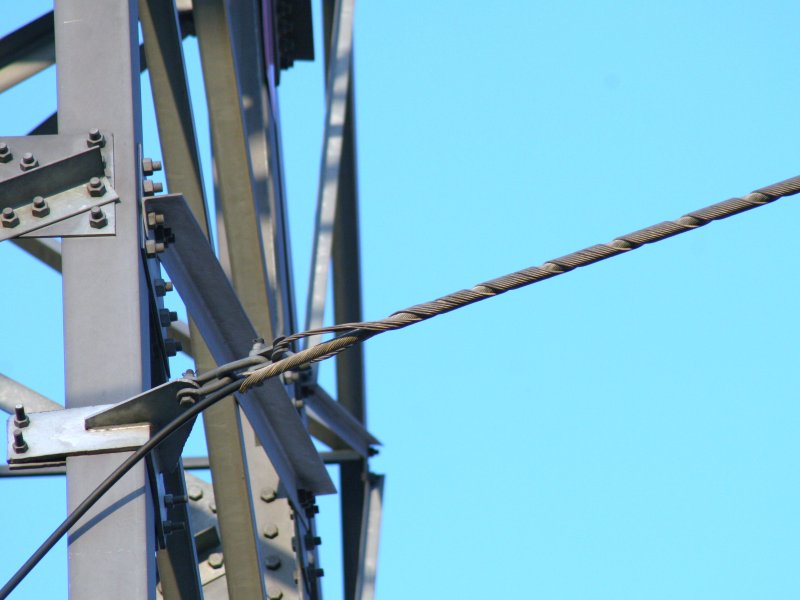

مشبك شد الطرف المسدود اي دي اس اسيتكون هيكليًا من عدة مكونات دقيقة. يُعدّ كوب التثبيت الهيكل الرئيسي لمشبك الشد. عادةً ما يكون مصنوعًا من سبائك عالية القوة، ويتميز بمتانة ميكانيكية ممتازة ومقاومة ممتازة للتآكل. يُمكنه توصيل تجهيزات البرج مباشرةً، ويتحمل شد الكابل البصري بالكامل. الأوتاد أو المشابك هي أجزاء متصلة مباشرةً بالكابل البصري. صُمّم الجزء الداخلي من هذه الأجزاء بخطوط أو زوايا دائرية تتوافق مع الغلاف الخارجي للكابل البصري. يُثبّت الكابل البصري بإحكام بالضغط، مع منع تلف الألياف البصرية داخله.مشبك شد الطرف المسدود اي دي اس اسمُجهّز أيضًا بسلك مُشكّل مسبقًا. هذا السلك مصنوع من مواد مُركّبة عالية المتانة، ويُلفّ حول جزء الكابل البصري المُلامس لوحدة التثبيت. لا يقتصر دوره على زيادة مساحة التلامس لتبديد الضغط فحسب، بل يُقلّل أيضًا من تآكل سطح الكابل البصري من خلال التوسيد.
وظيفة ووظيفةمشبك شد الطرف المسدود اي دي اس استنعكس في زوايا متعددة. الوظيفة الرئيسية هي حمل التوتر وتشتيته. أثناء تركيب كابل اي دي اس اس البصري، سيتم توليد توتر أكبر بسبب الامتداد والوزن والبيئة الخارجية. ينقل المشبك المقاوم للتوتر التوتر إلى البرج من خلال الاتصال بين كأس المرساة والبرج، وفي الوقت نفسه، يتم توزيع التوتر بالتساوي على سطح الكابل البصري من خلال تصميم كتلة المشبك والسلك المُشكل مسبقًا لمنع الإجهاد الموضعي المفرط من التسبب في كسر الكابل البصري. الوظيفة الثانوية هي التثبيت والوضع. يمكن للمشبك المقاوم للتوتر تثبيت الكابل البصري بدقة في وضع محدد مسبقًا لمنع الكابل البصري من الحركة أو التأرجح تحت تأثير الرياح والاهتزاز وما إلى ذلك، بحيث يلبي اتجاه الخط معايير التصميم. بالإضافة إلى ذلك، يحتوي المشبك المقاوم للتوتر أيضًا على وظيفة معينة للإغلاق والحماية. يقوم بعزل الرطوبة والشوائب والأشعة فوق البنفسجية من خلال حلقة الختم والهيكل المقاوم للغبار، ويحمي موصل الكابل البصري والألياف البصرية الداخلية من التآكل، ويحافظ على الخصائص الميكانيكية والبصرية للكابل البصري مستقرة.
سيناريوهات التطبيقمشبك شد الطرف المسدود اي دي اس استتعلق ببيئة وضع كابلات اي دي اس اس الضوئية، والتي تتركز بشكل رئيسي في مشاريع دعم الاتصالات لخطوط نقل الجهد العالي. باختصار،مشبك شد الطرف المسدود اي دي اس اسيعد مكونًا داعمًا مهمًا في خط كابل اي دي اس اس البصري، وتوفر العديد من الوظائف والوظائف الخاصة بالمشبك ضمانًا للتشغيل المستقر لشبكة الاتصالات الكهربائية.
